主要用途

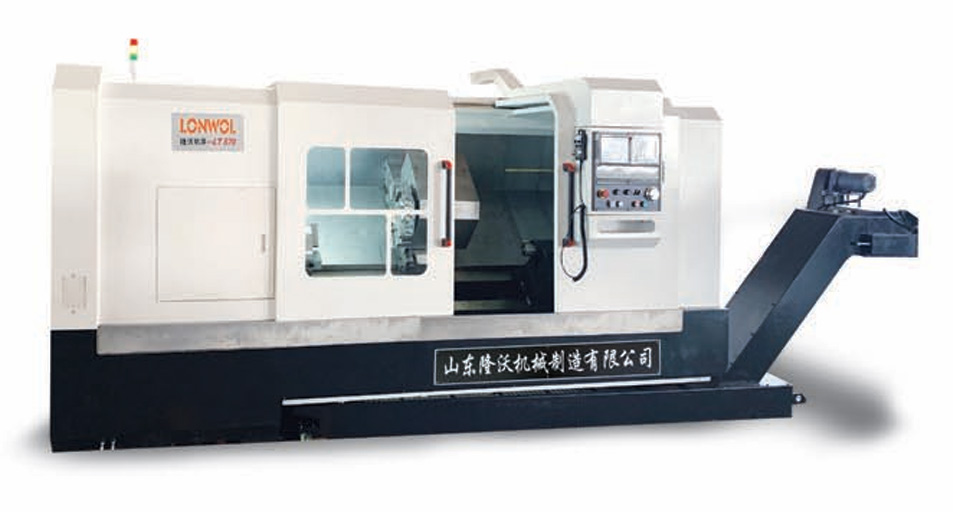

本系列斜床身数控车床采用斜床身，适用于加工中小型轴类和盘类工件,具有编程简单、结构可靠、操作方便和自动化程度高等特点,适用于车削各种内外圆柱面、圆锥面、圆弧面等曲面和公英制螺纹的高速精密切削和批量加工。
标准配置
液压卡盘、液压刀塔、液压尾座、自动集中润滑系统、冷却系统、排屑机；
可选配置
可选发那科、西门子、广数和凯恩帝等数控系统；可选动力刀塔、对刀仪、机械手；
性能特点
*高强度铸铁铸造整体床身，吸震性好、时效处理、刚性好、精度高；
导轨经超音频淬火和精密磨削，硬度高、精度保持性长久；
拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；
规格内容：
主要技术参数 | SPECIFICATIONS | UNIT | LT500 | LT570 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ500 | Φ570 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ300 | Φ400 | |
最大工件长度 | Distance between centers | mm | 500/1000 | 600/1200 | |
床身倾斜角度 | Bed tilt angle | 45 | 45 | ||
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ86 | Φ86 |
主轴转速 | Spindle speed | r/min | 50-2000 | 50-2000 | |
主轴转速级数 | Spindle speed steps | -- | 无级变速 | 无级变速 | |
卡盘规格 | chuck | in | 10 | 12 | |
刀架 | 刀架类型 | Turret/tool post | - | 8工位液压刀塔 | 12工位液压刀塔 |
刀具尺寸 | Tool shank size | mm | 25×25 | 25×25 | |
镗刀座 | Boring tool | mm | 32 | 40 | |
进给 | X轴行程 | X axis travel | mm | 250 | 300 |
Z轴行程 | Z axis travel | mm | 500/1000 | 600/1200 | |
X快移速度 | X Rapid traverse speed | mm/min | 20000 线轨 | 6000硬轨 | |
Z快移速度 | Z Rapid traverse speed | mm/min | 16000线轨 | 8000硬轨 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 80 | 80 |
套筒直径 | Tailstock quill Dia. | mm | Φ75 | Φ75 | |
套筒锥度 | Tailstock taper | mm | MT5 | MT5 | |
电机 | 主电机 | Main motor power | kW | 11 | 15 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1900×2000 | 2050×2120 |
长度L | Length | mm | 2900/3400 | 3280/3880 | |
重量 | 重量 | Net weight | T | 4.0/6.5 | 4.7/6.7 |
