主要用途

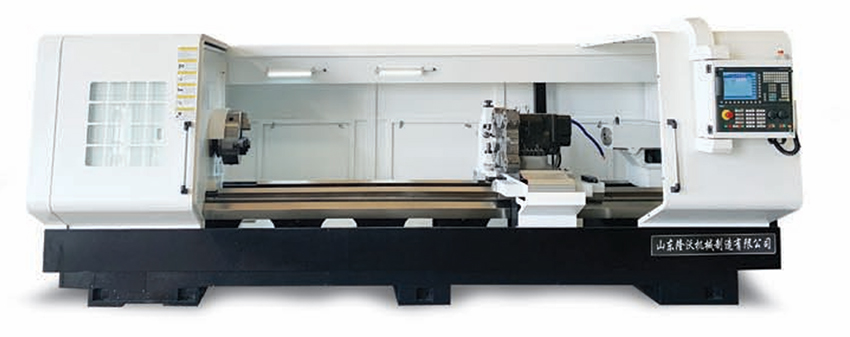

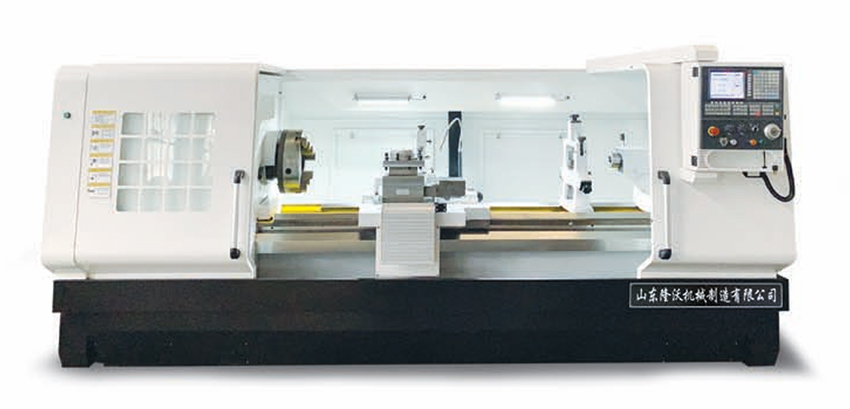

本系列数控车床为经济型数控加工机床，是通用的数控自动化金属加工设备，可进行机械零件的半精加工及精加工，具有结构可靠、操作方便和经济实用等特点。适用于车削内外圆柱面，圆锥面及其它旋转面，并适用于车削各种螺纹。
标准配置
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩；
可选配置：可选发那科、西门子、广数和凯恩帝等数控系统；可选气动或液压卡盘、卧式刀塔或动力刀塔、液压尾座、全封闭防护罩；
性能特点
*高强度铸铁铸造整体床身，吸震性好、时效处理、刚性好、精度高；
导轨经超音频淬火和精密磨削，硬度高、精度保持性长久；
拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；
主要规格/技术参数
主要技术参数 | SPECIFICATIONS | UNIT | CLK6163 | CLK6182 | CLK61100 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ630 | Φ820 | Φ1000 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ340 | Φ500 | Φ680 | |
最大工件长度 | Distance between centers | mm | 1000-8000 | |||
床身宽度 | Width of bed way | mm | 550 | 600 | 600 | |
床身承重范围 | Max. load capacity | T | 3 | 3 | 4 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ105 | Φ105 | Φ105 |
主轴通孔锥度 | Spindle bore taper | - | 公制metric 120/MT6 | |||
主轴鼻端型号 | Spindle nose type | - | C11 | C11 | C11 | |
主轴转速 | Spindle speed | r/min | 28-1000 | 28-1000 | 28-800 | |
主轴转速级数 | Spindle speed steps | -- | 手动3档 Manual 3steps | |||
卡盘规格 | chuck | mm | Φ320三爪 3-jaw manual | Φ400三爪 3-jaw manual | ||
刀架 | 刀架类型 | Turret/tool post | - | 4工位电动刀架 NC turret 4position | ||
刀具尺寸 | Tool shank size | mm | 32 | 40 | ||
进给 | X轴行程 | X axis travel | mm | 320 | 420 | 420 |
Z轴行程 | Z axis travel | mm | 750-7750 | |||
X快移速度 | X Rapid traverse speed | mm/min | 4000 | 4000 | 4000 | |
Z快移速度 | Z Rapid traverse speed | mm/min | 6000 | 6000 | 6000 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 250 | 250 | 250 |
套筒直径 | Tailstock quill Dia. | mm | Φ100 | Φ100 | Φ120 | |
套筒锥度 | Tailstock taper | mm | MT5 | MT5 | MT6 | |
电机 | 主电机 | Main motor power | kW | 11 | 15 | 18.5 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1850×1825 | 1950×1905 | 2050×2005 |
长度L | Length | mm | 3020-10020 | |||
重量 | 重量 | Net weight | T | 5-11 | 5.5-11.5 | 6-12 |
注意：床身回转直径、床身长度可根据客户实际需要定制。 | ||||||
