主要用途

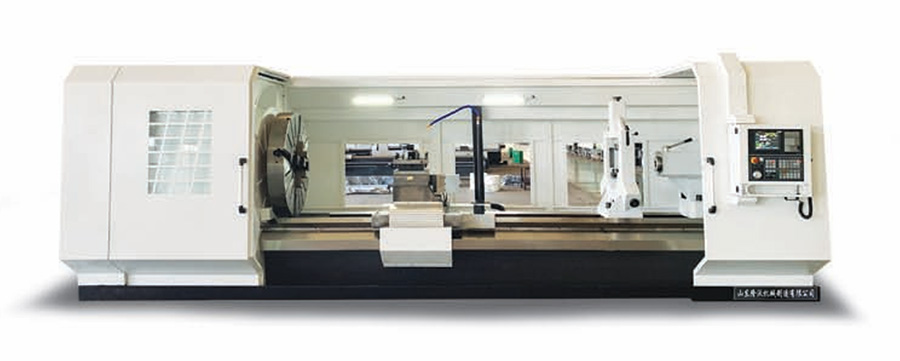

本系列数控车床为经济型数控加工机床，是通用的数控自动化金属加工设备，可进行机械零件的半精加工及精加工，具有结构可靠、操作方便和经济实用等特点。适用于车削内外圆柱面，圆锥面及其它旋转面，并适用于车削各种螺纹。
标准配置
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩；
可选配置
可选发那科、西门子、广数和凯恩帝等数控系统；可选液压卡盘、卧式刀塔或动力刀塔、液压或回转尾座、全封闭防护罩；
性能特点
*高强度铸铁铸造整体床身，吸震性好、时效处理、刚性好、精度高；
导轨经超音频淬火和精密磨削，硬度高、精度保持性长久；
拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；
主要规格/技术参数
主要技术参数 | SPECIFICATIONS | UNIT | CLK61100 | CLK61125 | CLK61140 | CLK61160 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ1000 | Φ1250 | Φ1400 | Φ1600 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ610 | Φ850 | Φ1000 | Φ1200 | |
最大工件长度 | Distance between centers | mm | 1500-8000 | 1500-8000 | 1500-8000 | 1500-8000 | |
床身宽度 | Width of bed way | mm | 755 | 755 | 755 | 755 | |
床身承重范围 | Max. load capacity | T | 6 | 6 | 6 | 6 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ130 | Φ130 | Φ130 | Φ130 |
主轴通孔锥度 | Spindle bore taper | - | 公制metric140/MT6 | ||||
主轴鼻端型号 | Spindle nose type | - | A2-15 | ||||
主轴转速 | Spindle speed | r/min | 20-350 | 20-350 | 4-300 | 4-300 | |
主轴转速级数 | Spindle speed steps | -- | 手动4档 Manual 4steps | ||||
卡盘规格 | chuck | mm | Φ1000手动四爪 4-jaw manual | Φ1250手动四爪 4-jaw manual | |||
刀架 | 刀架类型 | Turret/tool post | - | 4工位电动刀架 NC turret 4position | 4工位电动刀架 NC turret 4position | ||
刀具尺寸 | Tool shank size | mm | 40 | 40 | 40 | 40 | |
进给 | X轴行程 | X axis travel | mm | 520 | 620 | 720 | 720 |
Z轴行程 | Z axis travel | mm | 1250-7750 | 1250-7750 | 1250-7750 | 1250-7750 | |
X快移速度 | X Rapid traverse speed | mm/min | 4000 | 4000 | 4000 | 4000 | |
Z快移速度 | Z Rapid traverse speed | mm/min | 5000 | 5000 | 5000 | 5000 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 300 | 300 | 300 | 300 |
套筒直径 | Tailstock quill Dia. | mm | Φ140/Φ205 | Φ140/Φ205 | Φ160Φ205 | Φ160Φ205 | |
套筒锥度 | Tailstock taper | mm | MT6 | MT6 | MT6 | MT6 | |
电机 | 主电机 | Main motor power | kW | 22 | 30 | 37 | 37 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 2350×2100 | 2500×2250 | 2650×2400 | 2650×2550 |
长度L | Length | mm | 5000-12000 | ||||
重量 | 重量 | Net weight | T | 11-19 | 11-20 | 12-21 | 13-22 |
注意：床身回转直径、床身长度可根据客户实际需要定制。 | |||||||
