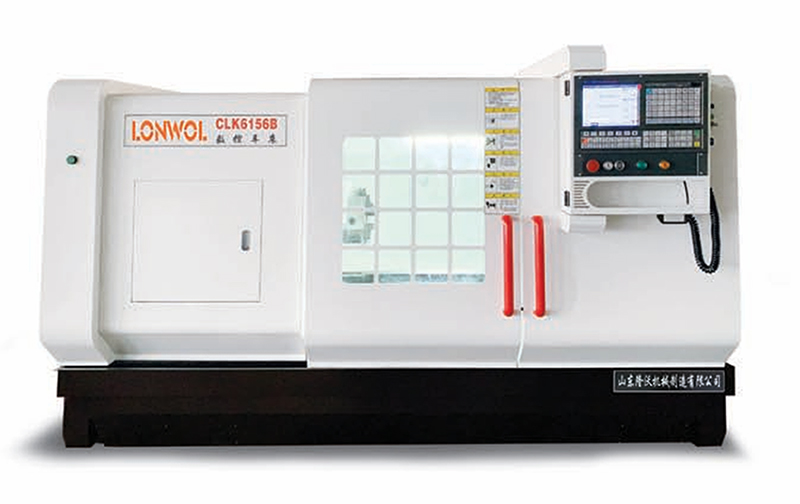

主要用途
本系列数控车床为经济型数控加工机床，是通用的数控自动化金属加工设备，可进行机械零件的半精加工及精加工，具有结构可靠、操作方便和经济实用等特点。适用于车削内外圆柱面、圆锥面及其它旋转面，并适用于车削各种螺纹。
标准配置
三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩；
可选配置
可选发那科、西门子、广数和凯恩帝等数控系统；可选气动或液压卡盘、卧式刀塔或动力刀塔、液压尾座、全封闭防护罩；
性能特点
最大高强度铸铁铸造整体床身，吸震性好、时效处理、刚性好、精度高；
导轨经超音频淬火和精密磨削，硬度高、精度保持性长久；
拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；
主要规格/技术参数
主要技术参数 | SPECIFICATIONS | UNIT | CLK6150 | CLK6156 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ500 | Φ560 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ290 | Φ320 | |
最大工件长度 | Distance between centers | mm | 1000/1500/2000/3000/4000 | ||
床身宽度 | Width of bed way | mm | 400 | 430 | |
床身承重范围 | Max. load capacity | T | 1 | 1 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ82 | |
主轴通孔锥度 | Spindle bore taper | 公制metric 90# | |||
主轴鼻端型号 | Spindle nose type | - | C8 | C8 | |
主轴转速 | Spindle speed | r/min | 80-1100 | ||
主轴转速级数 | Spindle speed steps | -- | 手动3档 Manual 3steps | ||
卡盘规格 | chuck | mm | Φ250三爪 3-jaw manual | ||
刀架 | 刀架类型 | Turret/tool post | - | 4工位电动刀架 NC turret 4position | |
刀具尺寸 | Tool shank size | mm | 25 | ||
进给 | X轴行程 | X axis travel | mm | 270 | 300 |
Z轴行程 | Z axis travel | mm | 850/1250/1750/2750/3750 | ||
X快移速度 | X Rapid traverse speed | mm/min | 4000 | ||
Z快移速度 | Z Rapid traverse speed | mm/min | 6000 | ||
尾座 | 套筒行程 | Tailstock quill travel | mm | 180 | |
套筒直径 | Tailstock quill Dia | mm | Φ75 | ||
套筒锥度 | Tailstock taper | - | MT5 | ||
电机 | 主电机 | Main motor power | kW | 7.5 | |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1550×1770 | 1550×1850 |
长度L | Length | mm | 2700/3200/3700/4700/5700 | ||
重量 | 重量 | Net weight | T | 2.8/3.1/3.4/3.9/4.4 | 3.2/3.5/3.8/4.3/4.8 |
