主要用途

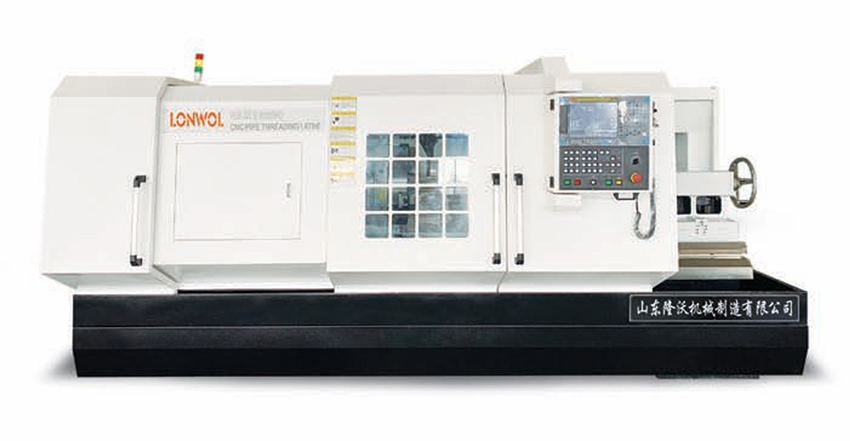

本系列数控管螺纹车床主要用于加工管类工件的内外螺纹。同时也可作为一般的普通数控车床使用，可对轴类，盘类进行外圆、内孔和端面等的加工。该机床广泛应用于石油行业钻杆、接头、套管等工件的加工和修复，同时也应用于化工，煤炭，地质等行业各种管道, 钻杆等螺纹的加工。
标准配置
双三爪卡盘、四工位电动刀架、手动尾座、自动集中润滑系统、冷却系统、半封闭防护罩；
可选配置
可选发那科、西门子、广数和凯恩帝等数控系统；可选气动卡盘、卧式刀塔或动力刀塔、液压尾座、全封闭防护罩、后支架、定尺、自动送料辅机；
性能特点：
主轴通孔大，通过性高，双卡盘工件夹持稳定；
*高强度铸铁铸造整体床身刚性好、精度高；
导轨表面经超音频淬火处理，硬度高、精度保持性长久；
拖板采用导轨面贴塑工艺，摩擦阻力小、耐磨性好、精度高；
主要规格/技术参数
主要技术参数 | SPECIFICATIONS | UNIT | QLK1315 | QLK1320 | QLK1323 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ630/820 | Φ630/820 | Φ630/820 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ340/520 | Φ340/520 | Φ340/520 | |
最大工件长度 | Distance between centers | mm | 1000-6000 | |||
加工管螺纹直径范围 | Pipe threading range | mm | Φ40-140 | Φ50-195 | Φ50-215 | |
床身宽度 | Width of bed way | mm | 550 | 550 | 550 | |
床身承重范围 | Max. load capacity | T | 3 | 3 | 4 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ150 | Φ205 | Φ225 |
主轴转速 | Spindle speed | r/min | 28-800 | 28-500 | 28-500 | |
主轴转速级数 | Spindle speed steps | -- | 手动3档 Manual 3steps | |||
卡盘规格 | chuck | mm | Φ400三爪 3-jaw manual | Φ500三爪 3-jaw manual | ||
刀架 | 刀架类型 | Turret/tool post | - | 4工位电动刀架 NC turret 4position | ||
刀具尺寸 | Tool shank size | mm | 32 | 32 | 32 | |
进给 | X轴行程 | X axis travel | mm | 340/420 | 340/420 | 340/420 |
Z轴行程 | Z axis travel | mm | 750-5750 | |||
X快移速度 | X Rapid traverse speed | mm/min | 4000 | 4000 | 4000 | |
Z快移速度 | Z Rapid traverse speed | mm/min | 6000 | 6000 | 6000 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 250 | 250 | 250 |
套筒直径 | Tailstock quill Dia. | mm | Φ100 | Φ100 | Φ100 | |
套筒锥度 | Tailstock taper | mm | MT5 | MT5 | MT5 | |
电机 | 主电机 | Main motor power | kW | 11 | 11 | 11 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1850×1950 | 1850×1950 | 1850×1950 |
长度L | Length | mm | 3250/3750/4250/5250/6250/7250/8250 | |||
重量 | 重量 | Net weight | T | 4-8 | 4.5-8.5 | 4.6-8.6 |
注意：床身回转直径、床身长度可根据客户实际需要定制。 | ||||||
