主要用途

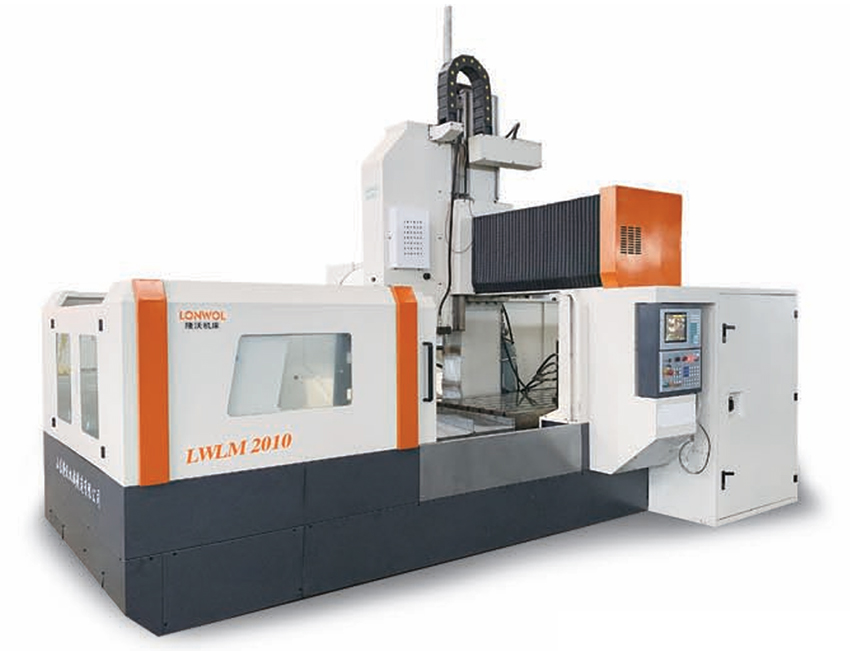

该机床采用工作台移动、横梁固定式龙门框架结构，广泛适用于汽车、航空航天、印刷包装、纺织机械、冶金、石化、机车、模具等行业大、中型机械零件加工及模具制造，一次装夹可满足粗、半精及精加工要求，能完成铣、钻、攻、镗、铰等多种工序标准配置：
发那科数控系统、24T圆盘刀库、台湾主轴单元、自动集中润滑系统、冷却系统、半封闭防护罩；
可选配置：
凯恩帝和华中等数控系统、第四轴、螺旋排屑机；
性能特点：
龙门式框架结构，基础件采用树脂砂造型并经过充分的时效处理，吸震性强，整体刚性优良；
三轴采用大导程精密滚珠丝杠配以精密斜角滚珠轴承预紧安装，进给精准，选用大功率伺服电机驱动，承载能力强；
主轴采用高速高精度主轴，配以大功率主轴电机，刚度高；
规格内容：
主要技术参数 | SPECIFICATIONS | UNIT | LM1290 | LM16100 | LM20100 | |
行程 | X轴行程 | X axis travel | mm | 1200 | 1600 | 2000 |
Y轴行程 | Y axis travel | mm | 900 | 1000 | 1000 | |
Z轴行程 | Z axis travel | mm | 600 | 600 | 600 | |
龙门宽度 | Gantry width | mm | 1000 | 1100 | 1100 | |
Y轴最大行程 | Y Max axis travel | mm | 960 | 960 | 960 | |
主轴中心至立柱导轨面距离 | Distance between spindle and column | mm | 215 | 215 | 215 | |
工作台 | 主轴端面至工作台 | Distance between spindle and table | mm | 140～760 | 140～760 | 140～760 |
工作台长 | Table length | mm | 1200 | 1600 | 2000 | |
工作台宽 | Table width | mm | 900 | 1000 | 1000 | |
梯形槽 | Slot width | 7-18 | 7-18 | 7-18 | ||
工作台最大承重 | Max. load capacity | KG | 1000 | 1000 | 1000 | |
主轴 | 主轴电机 | Main motor power | Kw | 11/15 | 11/15 | 11/15 |
主轴转速 | Spindle speed | rmp | 10000 | 10000 | 10000 | |
主轴锥孔 | Spindle type | BT40 | BT40 | BT40 | BT40 | |
进给 | X轴快速进给速度 | X-axis rapid traverse speed | m/min | 20 | 20 | 20 |
Y轴快速进给速度 | Y-axis rapid traverse speed | m/min | 20 | 20 | 20 | |
Z轴快速进给速度 | Z-axis rapid traverse | m/min | 16 | 16 | 16 | |
切削进给速度 | Feed rate | m/min | 0-6 | 0-6 | 0-6 | |
导轨 | X导轨形式 | X Rail type | 55线规 | 55线规 | 55线规 | |
Y导轨形式 | Y Rail type | 55线规 | 55线规 | 55线规 | ||
Z导轨形式 | Z Rail type | 硬轨 | 硬轨 | 硬轨 | ||
精度 | 定位精度 | Positioning accuracy | mm | ±0.01 | ±0.01 | ±0.01 |
重复定位精度 | Repeated positioning accuracy | mm | ±0.006 | ±0.006 | ±0.006 | |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 2750×350 | 2850×350 | 2850×350 |
长度L | Length | mm | 3100 | 3500 | 3900 | |
机器重量 | 机器重量 | Net weight | T | 11 | 12 | 13 |
