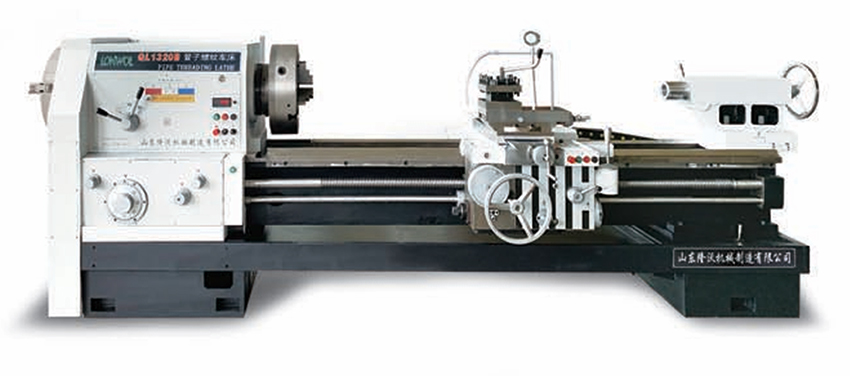

主要用途
本系列管螺纹车床主要用来加工内,外管子螺纹及公制和英制等螺纹。同时也可作为一般的普通车床使用，可对轴类，盘类进行外圆，内孔和端面等的加工。机床配有锥度装置，可加工带锥度的零件。该机床广泛应用于石油行业对钻杆，接头，套管等零件的加工和修复，同时也应用于化工，煤炭，地质等行业各种管道, 钻杆等螺纹的加工。
性能特点：
主轴孔径大、通过性高、双卡盘工件夹持稳定；
*高强度铸铁铸造整体床身刚性好、精度高；
导轨表面经超音频淬火处理，硬度高、寿命长；
配备锥度杠装置，方便切削锥度螺纹；
规格内容：
| 主要技术参数 | SPECIFICATIONS | UNIT | QL1315 | QL1320 | QL1323 | QL1325 | QL1328 | |
| 加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ630/820 | Φ630/820 | Φ630/820 | Φ820 | Φ/820 |
| 滑板上最大回转直径 | Swing over cross slide | mm | Φ340/500 | Φ340/500 | Φ340/500 | Φ500 | Φ500 | |
| 最大工件长度 | Distance between centers | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| 床身宽度 | Width of bed way | mm | 550 | 550 | 550 | 600 | 600 | |
| 床身承重范围 | Max. load capacity | T | 3 | 3 | 3 | 3 | 3 | |
| 主轴 | 主轴通孔直径 | Spindle bore | mm | Φ150 | Φ205 | Φ225 | Φ225 | Φ280 |
| 主轴转速 | Spindle speed | r/min | 28-800 | 28-500 | 28-500 | 20-500 | 20-380 | |
| 主轴转速级数 | Spindle speed steps | -- | 手动3档 Manual 3steps | 手动2档 Manual 3steps | ||||
| 卡盘规格 | chuck | mm | Φ400三爪 3-jaw manual | Φ520四爪4-jaw manual | Φ630四爪4-jaw manual | Φ680四爪 4-jaw manual | ||
| 刀架 | 刀架类型 | Turret/tool post | - | 4工位手动刀架 Manual 4position | ||||
| 刀具尺寸 | Tool shank size | mm | 32 | 32 | 32 | 32 | 32 | |
| 进给 | X轴行程 | X axis travel | mm | 320/420 | 320/420 | 320/420 | 420 | 420 |
| Z轴行程 | Z axis travel | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | |
| X轴进给量级数/范围 | X axis feed grade/range | mm/r | 32/0.04-0.65 | 32/0.04-0.65 | 32/0.04-0.65 | 32/0.04-0.65 | 32/0.04-0.65 | |
| Z轴进给量级数/范围 | Z axis feed grade/range | mm/r | 32/0.1-1.46 | 32/0.1-1.46 | 32/0.1-1.46 | 32/0.1-1.46 | 32/0.1-1.46 | |
| X轴快移速度 | X-axis rapid traverse speed | mm/min | 2300 | 2300 | 2300 | 2300 | 2300 | |
| Z轴快移速度 | Z-axis rapid traverse speed | mm/min | 4000 | 4000 | 4000 | 4000 | 4000 | |
| 公制螺纹种数/范围 | Metric thread grade / range | mm | 32/1-15 | 32/1-15 | 32/1-15 | 32/1-15 | 32/1-15 | |
| 英制螺纹种数/范围 | Inch thread grade / range | T.P.I. | 26/14-1 | 26/14-1 | 26/14-1 | 26/14-1 | 26/14-1 | |
| 尾座 | 套筒行程 | Tailstock quill travel | mm | 250 | 250 | 250 | 250 | 250 |
| 套筒直径 | Tailstock quill Dia. | mm | Φ100 | Φ100 | Φ100 | Φ120 | Φ120 | |
| 套筒锥度 | Tailstock taper | mm | MT5 | MT5 | MT5 | MT6 | MT6 | |
| 电机 | 主电机 | Main motor power | kW | 11 | 11 | 11 | 15 | 15 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1450×1650 | 1450×1650 | 1450×1650 | 1500×1750 | 1500×1750 |
| 长度L | Length | mm | 3800/5300 | 3800/5300 | 3800/5300 | 4100/5600 | 4100/5600 | |
| 重量 | 重量 | Net weight | T | 4.0/5.2 | 4.3/5.5 | 4.5/5.7 | 4.8/ | 4.3/5.5 |
| 注意：床身回转直径、床身长度可根据客户实际需要定制。 | ||||||||
主要技术参数 | SPECIFICATIONS | UNIT | QL1328 | QL1332 | QL1336 | QL1345 | QL1353 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ850 | |
最大工件长度 | Distance between centers | mm | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
床身宽度 | Width of bed way | mm | 755 | 755 | 755 | 755 | 755 | |
床身承重范围 | Max. load capacity | T | 6 | 6 | 6 | 6 | 6 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ280 | Φ320 | Φ360 | Φ445 | Φ530 |
主轴转速 | Spindle speed | r/min | 20-380 | 20-320 | 20-320 | 20-200 | 8-200 | |
主轴转速级数 | Spindle speed steps | - | 手动2档 Manual 2steps | |||||
卡盘规格 | chuck | mm | Φ800手动四爪4-jaw manual | Φ780电动四爪 4-jaw manual | Φ790电动四爪 4-jaw manual | Φ1000电动四爪 4-jaw manua | Φ1250电动四爪 4-jaw manua | |
刀架 | 刀架类型 | Turret/tool post | - | 4工位手动刀架 Manual 4position | ||||
刀具尺寸 | Tool shank size | mm | 45 | 45 | 45 | 45 | 45 | |
进给 | X轴行程 | X axis travel | mm | 520 | 520 | 520 | 520 | 520 |
Z轴行程 | Z axis travel | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 | |
X轴进给量级数/范围 | X axis feed grade/range | mm/r | 32/0.05-0.75 | 32/0.05-0.75 | 32/0.05-0.75 | 32/0.05-0.75 | 32/0.05-0.75 | |
Z轴进给量级数/范围 | Z axis feed grade/range | mm/r | 32/0.1-1.5 | 32/0.1-1.5 | 32/0.1-1.5 | 32/0.1-1.5 | 32/0.1-1.5 | |
X轴快移速度 | X-axis rapid traverse speed | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
Z轴快移速度 | Z-axis rapid traverse speed | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
公制螺纹种数/范围 | Metric thread grade / range | mm | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 | |
英制螺纹种数/范围 | Inch thread grade / range | T.P.I. | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 300 | 300 | 300 | 300 | 300 |
套筒直径 | Tailstock quill Dia. | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ160 | |
套筒锥度 | Tailstock taper | mm | MT6 | MT6 | MT6 | MT6 | MT6 | |
电机 | 主电机 | Main motor power | kW | 22 | 22 | 22 | 22 | 30 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 2100×1600 | 2100×1600 | 2100×1600 | 2100×1700 | 2200×1850 |
长度L | Length | mm | 4800/6300 | 4800/6400 | 4800/6400 | 4800/6500 | 4800/6500 | |
重量 | 重量 | Net weight | T | 10.0/11.5 | 11.5/13.0 | 12.8/14.3 | 13.0/14.5 | 15.0/16.5 |
注意：床身回转直径、床身长度可根据客户实际需要定制。 | ||||||||
