主要用途

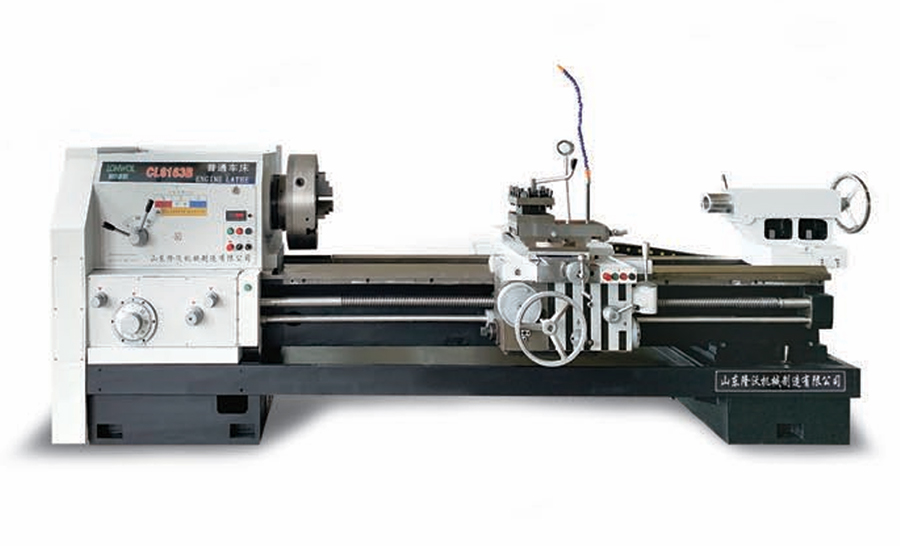

CL系列普通车床
本系列车床是一种通用金属切削机床，适用于车削内外圆柱面，圆锥面及其它旋转面，车削各种公制和英制和模数和径节螺纹，并能进行钻孔和扩孔等工作。本系列机床适宜加工铸铁，钢及各种有色金属等材料。
标准配置
主轴伺服电机、转速显示、手动变频调速、冷却系统；
可选配置
可选数显装置、跟刀架、卡盘防护；
性能特点
*高强度铸铁铸造整体床身，吸震性好、时效处理、刚性好、精度高；
导轨经超音频淬火和精密磨削，硬度高、精度保持性长久；
床头箱齿轮经过淬硬和精密磨削，精度高、噪音低；
规格内容:
主要技术参数 | SPECIFICATIONS | UNIT | CL6163 | CL6182 | CL61100 | |
加工范围 | 床身上最大回转直径 | Swing over bed | mm | Φ630 | Φ820 | Φ1000 |
滑板上最大回转直径 | Swing over cross slide | mm | Φ340 | Φ500 | Φ680 | |
最大工件长度 | Distance between centers | mm | 1500-8000 | 1500-8000 | 1500-8000 | |
床身宽度 | Width of bed way | mm | 550 | 600 | 600 | |
床身承重范围 | Max. load capacity | T | 3 | 3 | 4 | |
主轴 | 主轴通孔直径 | Spindle bore | mm | Φ105 | Φ105 | Φ105 |
主轴通孔锥度 | Spindle bore taper | - | 公制metric 120/MT6 | |||
主轴鼻端型号 | Spindle nose type | - | C11 | C11 | C11 | |
主轴转速 | Spindle speed | r/min | 28-1000 | 28-1000 | 28-800 | |
主轴转速级数 | Spindle speed steps | -- | 手动3档 Manual 3steps | |||
卡盘规格 | chuck | mm | Φ320三爪 3-jaw manual | Φ400三爪 3-jaw manual | ||
刀架 | 刀架类型 | Turret/tool post | - | 4工位手动刀架 Manual 4position | ||
刀具尺寸 | Tool shank size | mm | 32 | 32 | 32 | |
进给 | X轴行程 | X axis travel | mm | 320 | 420 | 520 |
Z轴行程 | Z axis travel | mm | 1250-7750 | 1250-7750 | 1250-7750 | |
X轴进给量级数/范围 | X axis feed grade/range | mm/r | 32/0.04-0.65 | 32/0.04-0.65 | 32/0.04-0.65 | |
Z轴进给量级数/范围 | Z axis feed grade/range | mm/r | 32/0.1-1.46 | 32/0.1-1.46 | 32/0.1-1.46 | |
X轴快移速度 | X-axis rapid traverse speed | mm/min | 2300 | 2300 | 2300 | |
Z轴快移速度 | Z-axis rapid traverse speed | mm/min | 4000 | 4000 | 4000 | |
公制螺纹种数/范围 | Metric thread grade/range | mm | 32/1-15 | 32/1-15 | 32/1-15 | |
英制螺纹种数/范围 | Inch thread grade/range | T.P.I. | 26/14-1 | 26/14-1 | 26/14-1 | |
尾座 | 套筒行程 | Tailstock quill travel | mm | 250 | 250 | 250 |
套筒直径 | Tailstock quill Dia. | mm | Φ100 | Φ120 | Φ120 | |
套筒锥度 | Tailstock taper | mm | MT5 | MT6 | MT6 | |
电机 | 主电机 | Main motor power | kW | 11 | 15 | 15 |
外形尺寸 Dimensions | 宽度W×高度H | Width x Height | mm | 1450×1550 | 1500×1650 | 1700×1750 |
长度L | Length | mm | 3600-10100 | 3600-10100 | 3600-10100 | |
重量 | 重量 | Net weight | T | 3.8-9.0 | 5.0-10.2 | 5.3-10.5 |
注意：床身回转直径、床身长度可根据客户实际需要定制。 | ||||||
